Instalação de Interruptor Paralelo

O que é um Interruptor Paralelo?

Um interruptor paralelo, também conhecido como interruptor three-way ou interruptor de 3 vias, permite controlar uma mesma lâmpada (ou grupo de lâmpadas) a partir de dois pontos diferentes. Esse tipo de interruptor é especialmente útil para ambientes onde o usuário deseja acender ou apagar a luz em mais de um local, como em corredores, escadas ou salas amplas.

Para Que Serve?

O interruptor paralelo é ideal para facilitar o controle de iluminação em áreas onde é necessário ligar e desligar a luz a partir de diferentes pontos. Por exemplo, em uma escada, o usuário pode acender a luz ao iniciar a subida e apagá-la ao chegar ao topo, ou vice-versa, sem precisar retornar ao ponto inicial.

Aplicações Comuns

As aplicações típicas do interruptor paralelo incluem:

Corredores longos: permitindo acionar a iluminação em uma ponta e desligá-la na outra.
Escadas: possibilitando acender e apagar a luz em cada extremidade da escada.
Quartos grandes ou com duas entradas: proporcionando o controle da iluminação em diferentes locais do ambiente.

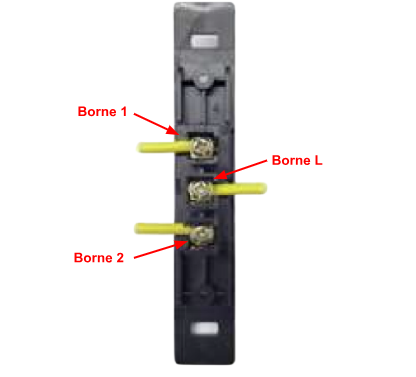

Bornes do Interruptor Paralelo

Um interruptor paralelo geralmente possui três bornes, essenciais para o funcionamento:

Borne Comum (L): onde é conectado o fio de fase.
Bornes de Passagem (1 e 2): por onde passam os fios de ligação que conectam o primeiro interruptor paralelo ao segundo.

Esses bornes permitem que os interruptores “conversem” entre si, possibilitando o acionamento da lâmpada a partir de ambos os pontos.

Propósito e Vantagens da Instalação de Interruptor Paralelo

O uso de interruptores paralelos traz uma série de benefícios:

Comodidade: permite ligar e desligar a iluminação de dois locais diferentes, especialmente útil em áreas grandes ou de difícil acesso.
Segurança: evita a necessidade de caminhar no escuro em locais como escadas ou corredores.
Eficiência energética: possibilita o uso da iluminação somente onde e quando necessário.

Essas vantagens tornam o interruptor paralelo uma escolha prática e segura para residências e estabelecimentos comerciais.

Lista de Materiais Necessários para a Instalação

Para realizar uma instalação completa de interruptor paralelo, você precisará dos seguintes materiais:

2 interruptores paralelos (3 vias)
Fios elétricos (normalmente de 1,5 mm² ou 2,5 mm², conforme o padrão da instalação)
Chave de fenda e alicate
Lâmpada e soquete
Fita isolante
Ferramenta de corte para fios

Guia Passo a Passo de Como Instalar um Interruptor Paralelo

Importante: Antes de iniciar qualquer instalação elétrica, desligue o disjuntor correspondente para evitar acidentes.

Identifique os Fios e Reúna os Materiais
Verifique os fios de fase (positivo), neutro e os fios de interligação que irão conectar os dois interruptores.

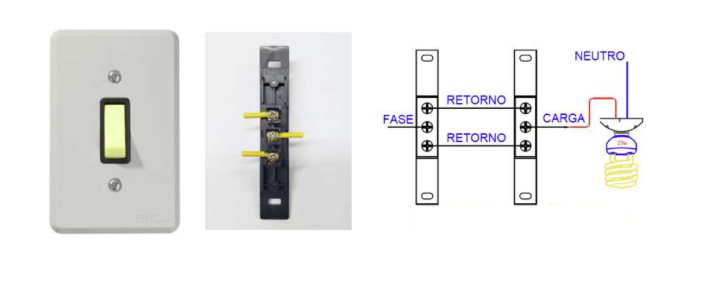

Instale o Primeiro Interruptor
- Conecte o fio de fase ao borne comum (L) do primeiro interruptor.
- Conecte dois fios de passagem nos bornes 1 e 2 do primeiro interruptor, que serão levados até o segundo interruptor.
Instale o Segundo Interruptor
- No segundo interruptor, conecte os fios de passagem nos bornes correspondentes (1 e 2).
- No borne comum (L) do segundo interruptor, conecte um fio que irá para o soquete da lâmpada.
Conecte o Fio Neutro ao Soquete da Lâmpada
- No ponto de instalação da lâmpada, conecte o fio neutro diretamente a um terminal do soquete da lâmpada.
- Conecte o fio de saída do segundo interruptor ao outro terminal do soquete.
Isolamento e Verificação Final
- Certifique-se de que todas as conexões estão firmes e bem isoladas com fita isolante.
- Revise as ligações para garantir que não haja fios soltos ou mal conectados.
Ligue o Disjuntor e Teste a Instalação
- Ligue o disjuntor e verifique o funcionamento dos interruptores, testando se é possível acender e apagar a lâmpada a partir de ambos os pontos.

Conclusão

A instalação de um interruptor paralelo é uma solução prática, segura e eficiente para o controle de iluminação em ambientes que exigem acessos a partir de mais de um ponto. Seja em residências ou áreas comerciais, esse tipo de instalação facilita o uso da iluminação, proporcionando maior comodidade e segurança aos usuários. Com as instruções acima, você poderá realizar a instalação de forma segura e eficiente.
