Interruptor Bipolar
O que é um Interruptor Bipolar e sua Importância em Circuitos com Duas Fases?
O interruptor bipolar é um dispositivo elétrico que permite interromper simultaneamente os dois polos de um circuito. Em circuitos com duas fases, ele é especialmente importante, pois permite isolar completamente ambas as fases ao desligar o dispositivo, o que oferece um nível de segurança elevado. Em uma instalação de duas fases, cada fase carrega uma tensão em relação ao neutro, e o uso de um interruptor bipolar evita que uma das fases continue energizada enquanto o circuito está supostamente desligado.
Para que Serve e Aplicações
O interruptor bipolar é recomendado para circuitos com duas fases, especialmente em ambientes que demandam segurança adicional e controle completo da alimentação. Isso inclui:
- Aparelhos de alta potência: como chuveiros elétricos e aquecedores, que necessitam do desligamento completo para evitar acidentes.
- Máquinas industriais: onde a segurança de manutenção é primordial.
- Ambientes externos: que requerem um controle de isolamento total em dispositivos de alta tensão.

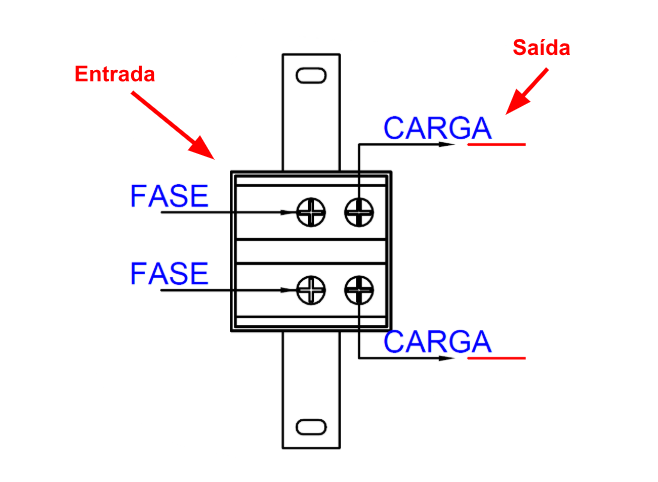

Bornes do Interruptor Bipolar
Um interruptor bipolar para circuitos com duas fases possui quatro bornes:
- Dois Bornes de Entrada: recebem cada uma das duas fases de alimentação.
- Dois Bornes de Saída: conduzem as duas fases para o dispositivo controlado.
Não confunda
A aparência do interruptor bipolar é similar ao do interruptor intermediário, os dois possuem 4 bornes de conexão, porém na parte frontal da tecla o interruptor paralelo possui os sinais que indicam a posição em que a lâmpada estaria ligada ou desligada.
Propósito e Vantagens do Interruptor Bipolar em Instalações com Duas Fases
Propósito
Em uma instalação com duas fases, o interruptor bipolar permite interromper ambas as fases ao mesmo tempo, garantindo um desligamento completo do dispositivo. Isso é essencial para evitar o risco de choque elétrico e outros problemas de segurança associados à presença de duas fases ativas.
Vantagens
- Segurança: ao isolar ambas as fases, o interruptor bipolar previne choques e curtos-circuitos, proporcionando uma segurança adicional, especialmente em equipamentos de alta potência.
- Proteção de Equipamentos: reduz o risco de danos aos aparelhos por energia residual.
- Conformidade com Normas de Segurança: em circuitos onde há duas fases, o uso de interruptores que cortam ambas é frequentemente uma exigência normativa.
Materiais Necessários para a Instalação
Para realizar a instalação de um interruptor bipolar em um circuito com duas fases, você precisará dos seguintes materiais:
- Interruptor bipolar (compatível com a carga do equipamento que será controlado).
- Fios elétricos adequados para a carga do dispositivo (normalmente 2,5 mm² ou mais, dependendo do equipamento).
- Caixa de embutir para o interruptor.
- Soquete e lâmpada compatível (caso o circuito seja para iluminação).
- Chave de fenda e alicate para apertar os parafusos e cortar/descarnar os fios.
- Fita isolante para garantir a segurança das conexões.
Guia Passo a Passo para Instalar uma Lâmpada com Interruptor Bipolar em Circuito com Duas Fases
- Desligue a Energia: no quadro de distribuição, desligue o disjuntor correspondente ao circuito onde você fará a instalação, para garantir a segurança.
- Identifique os Fios de Fase:
- Localize as duas fases do circuito. Estes fios geralmente são de cores diferentes (exemplo: vermelho e preto) para facilitar a identificação.
- Conecte o Primeiro Fio de Fase:
- Conecte o primeiro fio de fase ao primeiro borne de entrada do interruptor.
- Ligue um segundo fio no primeiro borne de saída do interruptor, que levará essa fase até o soquete da lâmpada.
- Conecte o Segundo Fio de Fase:
- Conecte o segundo fio de fase ao segundo borne de entrada do interruptor.
- Conecte um segundo fio no segundo borne de saída do interruptor, levando-o também ao soquete da lâmpada.
- Conecte a Lâmpada ao Soquete:
- Com os fios de fase devidamente conectados ao soquete, rosqueie a lâmpada e verifique se as conexões estão firmes.
- Isole e Fixe o Interruptor:
- Envolva as conexões com fita isolante para garantir a segurança, certificando-se de que não há fios expostos.
- Fixe o interruptor na caixa de embutir, parafusando-o bem e recoloque a tampa de proteção.
- Restaure a Energia e Teste a Instalação:
- No quadro de distribuição, ligue o disjuntor e teste o interruptor bipolar. Ao acioná-lo, a lâmpada deve ligar e desligar totalmente, isolando ambas as fases.
Conclusão
O uso de um interruptor bipolar em circuitos com duas fases é essencial para garantir segurança e controle total da energia. Ao instalar um interruptor bipolar, o usuário tem a garantia de que ambas as fases são interrompidas ao mesmo tempo, evitando a presença de corrente residual que poderia causar acidentes. Em equipamentos de alta potência ou ambientes que exigem segurança adicional, o interruptor bipolar é a solução ideal para manter os padrões de segurança e proteger os usuários e equipamentos. Com esse conhecimento, você está apto a realizar instalações seguras em circuitos de duas fases, garantindo um controle eficaz da energia.
