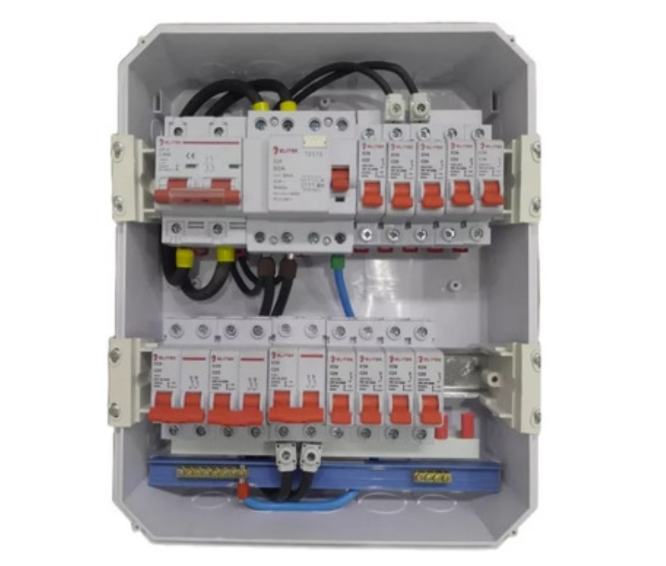

Quadro de Disjuntores

Importância de um Quadro de Disjuntores

O quadro de disjuntores é o coração de qualquer instalação elétrica, sendo essencial para a proteção e organização dos circuitos em residências, comércios e indústrias. Ele é responsável por distribuir a energia elétrica de forma segura, dividindo-a entre os diversos circuitos da instalação. A função dos disjuntores é proteger os circuitos contra sobrecargas e curtos-circuitos, desarmando automaticamente quando detectam uma corrente excessiva, prevenindo assim danos aos equipamentos e o risco de incêndios.

Para que Serve um Quadro de Disjuntores?

O quadro de disjuntores serve para:

Distribuir e organizar a energia entre os diferentes circuitos da instalação elétrica.
Proteger os circuitos e equipamentos contra sobrecargas e curtos-circuitos, garantindo a segurança da instalação.
Facilitar o controle e a manutenção da rede elétrica, pois cada circuito pode ser desligado individualmente, permitindo reparos sem interromper toda a instalação.

Importância de Separar o Circuito de Tomadas e Iluminação

Separar os circuitos de tomadas e iluminação é essencial para aumentar a segurança e eficiência da instalação elétrica. Isso permite dimensionar cada circuito de acordo com as necessidades de carga e garantir que eles funcionem de maneira independente. Dessa forma, se ocorrer um problema em um circuito (por exemplo, uma sobrecarga nas tomadas), o outro circuito (iluminação) continua funcionando, evitando a interrupção total de energia e garantindo maior segurança para o usuário.

Benefícios da Separação:

Proteção contra sobrecargas: cada circuito é dimensionado e protegido individualmente, reduzindo o risco de sobrecarga.
Facilidade de manutenção: é possível desligar um circuito específico sem afetar o restante da instalação.
Eficiência energética: cada circuito é configurado para sua função específica, otimizando o consumo de energia.

Propósito e Situações de Uso da Instalação de Quadro de Disjuntores

O propósito do quadro de disjuntores é oferecer segurança, organização e controle sobre a rede elétrica. Ele permite que cada área da instalação elétrica seja devidamente protegida e controlada. Essa instalação é essencial em todos os tipos de ambientes, como:

Residências: organiza os circuitos de iluminação, tomadas e aparelhos específicos, garantindo a segurança da rede doméstica.
Escritórios e comércios: protege equipamentos eletrônicos e mantém a iluminação e tomadas separadas para atender à demanda desses ambientes.
Indústrias: protege e distribui energia para equipamentos de alta potência e sistemas de iluminação, essenciais para o funcionamento da operação.

Materiais Necessários para a Instalação de um Quadro de Disjuntores

Quadro de distribuição: com espaço suficiente para acomodar todos os disjuntores necessários.
Disjuntores: adequados para cada circuito (ex.: 10A para iluminação, 20A para tomadas de uso geral e 30A ou mais para equipamentos de maior potência).
Barramento de neutro e terra: para organização e conexão dos fios neutro e terra.
Fios elétricos: de diferentes bitolas, conforme a carga de cada circuito (ex.: 1,5 mm² para iluminação, 2,5 mm² para tomadas e 4 mm² ou mais para equipamentos de alta potência).
Ferramentas: chave de fenda, alicate, chave de teste.
Parafusos e buchas para fixação do quadro de disjuntores.
Etiquetas de identificação: para identificar cada circuito dentro do quadro.

Passo a Passo para Instalar uma Lâmpada com Interruptor Simples a Partir do Quadro de Disjuntores

Desligue a Energia:
- Certifique-se de que a energia geral está desligada para evitar choques elétricos durante a instalação.
Fixe o Quadro de Disjuntores:
- Instale o quadro em uma parede segura e de fácil acesso, utilizando parafusos e buchas para uma fixação firme.
Instale o Barramento de Neutro e Terra:
- Posicione e fixe os barramentos de neutro e terra dentro do quadro. Esses barramentos serão usados para organizar os fios neutros e terra de cada circuito.
Instale os Disjuntores no Quadro:
- Coloque os disjuntores no quadro conforme planejado, de acordo com a necessidade de cada circuito. Cada disjuntor será dedicado a um circuito específico: iluminação, tomadas de uso geral e tomadas de uso específicas.
Conecte os Fios de Fase aos Disjuntores:
- Conecte o fio de fase de cada circuito ao disjuntor correspondente, apertando bem os parafusos para garantir uma conexão segura.
Conecte o Fio Neutro e o Fio Terra ao Barramento:
- Leve os fios neutro e terra de cada circuito até os respectivos barramentos no quadro.
Distribuição dos Circuitos para Instalação de Lâmpada e Tomada:
- Para instalar a lâmpada com interruptor simples, conecte o fio de fase que sai do disjuntor ao interruptor. O fio de retorno do interruptor será ligado ao soquete da lâmpada.
- Para a tomada, conecte o fio de fase que sai do disjuntor ao borne de fase da tomada. O fio neutro e o fio terra devem ser conectados aos bornes correspondentes na tomada.
Identificação dos Disjuntores:
- Use etiquetas para identificar cada disjuntor no quadro, facilitando o reconhecimento dos circuitos (ex.: “Iluminação Sala”, “Tomadas Cozinha”).
Restaure a Energia e Teste os Circuitos:
- Ligue o disjuntor geral e teste o funcionamento dos circuitos, garantindo que cada um esteja operando corretamente.

Diferenças Entre Circuitos de Tomada de Uso Geral, Tomada de Uso Específico e Iluminação

Tomada de Uso Geral (TUG): Destinada a aparelhos de baixa potência, como TVs, computadores e eletrodomésticos de uso comum. Utiliza fios de 2,5 mm² e disjuntores de 10A a 20A.
Tomada de Uso Específico (TUE): Utilizada para equipamentos de alta potência, como chuveiros, fornos elétricos e ar-condicionado. Esses circuitos possuem disjuntores e fiação dedicados, geralmente de 4 mm² ou mais, com disjuntores de 25A a 40A, dependendo da carga do equipamento.
Circuito de Iluminação: Responsável pela distribuição de energia para lâmpadas e iluminação de ambientes. Utiliza fios de 1,5 mm² e disjuntores de 10A, dimensionados para uma carga mais leve.

Conclusão

A instalação de um quadro de disjuntores é um componente essencial em qualquer sistema elétrico, garantindo organização, segurança e controle sobre a rede. Com a separação dos circuitos de tomadas e iluminação, além da identificação de tomadas de uso geral e específico, a instalação elétrica se torna mais segura, eficiente e prática. Esse conhecimento básico sobre o quadro de disjuntores permite que você planeje e execute instalações elétricas adequadas, atendendo às normas de segurança e proporcionando um ambiente seguro para o uso da energia elétrica.
