Instalação de Tomada de Uso Geral (TUG) em Circuito de 127V

O que é uma Tomada de Uso Geral (TUG) e sua Aplicação em Circuito com uma Fase e um Neutro?

Uma tomada de uso geral (TUG) é uma tomada destinada ao uso de aparelhos elétricos de baixa potência, como carregadores, televisores, computadores e outros eletrônicos de uso cotidiano. Em um circuito de 127V, a instalação de uma TUG é realizada com um fio de fase e um fio neutro, sendo o mais comum em ambientes residenciais. Esse tipo de instalação é simples e prática, facilitando o uso de diversos dispositivos em uma rede elétrica segura e eficiente.

Bornes da TUG em 127V

Borne de Fase (L): onde é conectado o fio de fase, que carrega a corrente elétrica até a tomada.
Borne Neutro (N): onde é conectado o fio neutro, responsável por fechar o circuito e levar a corrente de volta.
Borne de Terra: onde é conectado o fio terra, garantindo proteção contra choques elétricos.

Propósito da Instalação de Tomada de Uso Geral (TUG) em 127V

O propósito principal de uma TUG em 127V é permitir o uso de aparelhos de baixa potência de maneira segura e eficiente. Esse tipo de tomada é adequado para quase todos os aparelhos residenciais, exceto aqueles que exigem tomadas de uso específico (TUE), como chuveiros e fornos, que requerem maior carga elétrica. A instalação de TUGs padroniza o acesso à rede elétrica e simplifica o uso cotidiano de dispositivos.

Vantagens da TUG em 127V:

Versatilidade: atende à maioria dos aparelhos elétricos de uso comum.
Facilidade de Instalação: instalação simples, ideal para ambientes residenciais e comerciais.
Segurança: com fio terra, reduz o risco de choques elétricos, especialmente em aparelhos metálicos.

Materiais Necessários para a Instalação de uma TUG em 127V

Para realizar a instalação de uma TUG em um circuito de 127V, você precisará dos seguintes materiais:

Tomada de uso geral (127V), com três bornes (fase, neutro e terra).
Caixa de embutir para instalação da tomada.
Fios elétricos adequados: geralmente de 2,5 mm² para segurança e durabilidade.
Parafusos para fixação da tomada e tampa de proteção.
Chave de fenda e alicate para manusear e fixar os fios.
Fita isolante para garantir a segurança nas conexões.

Nota: é importante salientar que pela norma brasileira NBR 5410 a seção transversal mínima para instalação elétrica de uma tomada de uso geral deve ser de 2,5 mm², mas dependendo do consumo de corrente elétrica a seção transversal pode aumentar de acordo com a necessidade.

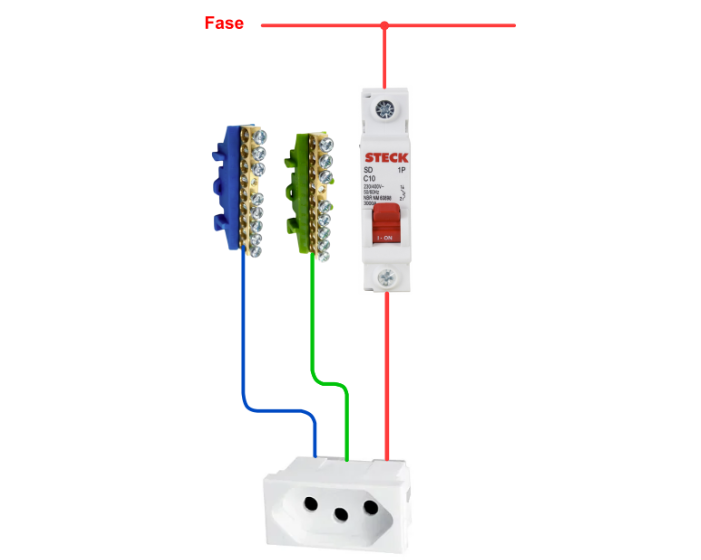

Guia Passo a Passo para Instalar uma Tomada de Uso Geral (TUG) em 127V

Desligue a Energia:
- No quadro de distribuição, desligue o disjuntor correspondente ao circuito onde será instalada a tomada. Essa medida é essencial para evitar choques elétricos durante a instalação.
Prepare a Caixa de Embutir:
- Fixe a caixa de embutir no local desejado, certificando-se de que está segura e alinhada. Essa caixa protegerá os fios e a tomada.
Identifique os Fios:
- Localize o fio de fase (normalmente vermelho ou preto), o fio neutro (geralmente azul) e o fio terra (verde ou verde/amarelo) dentro da caixa de embutir.
Conecte o Fio de Fase ao Borne de Fase (L):
- Insira o fio de fase no borne de fase da tomada e aperte bem o parafuso com a chave de fenda para garantir uma conexão segura e firme.
Conecte o Fio Neutro ao Borne Neutro (N):
- Coloque o fio neutro no borne neutro da tomada e aperte o parafuso com firmeza.
Conecte o Fio Terra ao Borne de Terra:
- Insira o fio terra no borne de terra, geralmente identificado com um símbolo de aterramento, e aperte o parafuso para fixá-lo.
Verifique as Conexões:
- Certifique-se de que todos os fios estão bem fixos nos bornes e que não há partes expostas. Envolva as conexões com fita isolante para garantir a segurança.
Fixe a Tomada na Caixa de Embutir:
- Coloque a tomada na caixa de embutir e fixe-a com parafusos, encaixando a tampa de proteção sobre ela.
Restaure a Energia e Teste a Tomada:
- Ligue o disjuntor no quadro de distribuição e teste a tomada com um aparelho elétrico para garantir que está funcionando corretamente.

Conclusão

A instalação de uma tomada de uso geral em um circuito de 127V é um procedimento básico e essencial para qualquer ambiente residencial ou comercial. As TUGs são versáteis e compatíveis com a maioria dos dispositivos elétricos de baixa potência, proporcionando segurança, facilidade e organização no uso diário da energia elétrica. Com uma instalação bem executada, é possível evitar problemas e garantir que os aparelhos sejam alimentados de forma segura e eficiente.
